• 澳大利亚电源线的出厂检验
  • 前 言

    本标准依据澳大利亚标准AS/NZS 3191《软电线的认证与测试规定》而制定的,并结合公司生产实际情况制定而成的。
    为了使本公司生产制造、试验检验部门方便使用本标准, 测试标准引用了GB/T2951.1《电缆绝缘和护套材料通用试验方法 第1部分 通用试验方法 第1节 厚度和外形尺寸测量—机械性能试验》和VDE0281.2《额定电压450/750及以聚氯乙烯绝缘电缆 第二部分: 试验方法》
    本标准由宁波煊华电器有限公司技术部提出并负责起草。
    本标准起草人:马华忠
    本标准批准人: 杜永康



    澳大利亚聚氯乙烯绝缘软电缆电线出厂检验标准

    1 主要内容和适用范围
    本标准规定了澳大利亚(SAA)认证的(DL2、DL3)4V-75 型聚氯乙烯(PVC)软电缆(以下简称电线)的技术要求、试验方法和检验规则。
    本标准适用于本公司额定电压 为250/440V、0.6/1KV,工作温度为75℃,两芯和三芯聚氯乙烯绝缘、聚氯乙烯护套软电线出厂检验的依据。
    2 引用标准
    下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,        然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
    GB/T 2951.1  电缆绝缘和护套材料通用试验方法
    第1 部分 通用试验方法 第1 节 厚度和外形尺寸测量——机械性能试验
    VDE0281.2 额定电压450/750 及以聚氯乙烯绝缘电缆 第二部分:试验方法
    3 技术要求与试验方法
    检验和试验按交货状态进行
    3.1 基本参数与结构尺寸

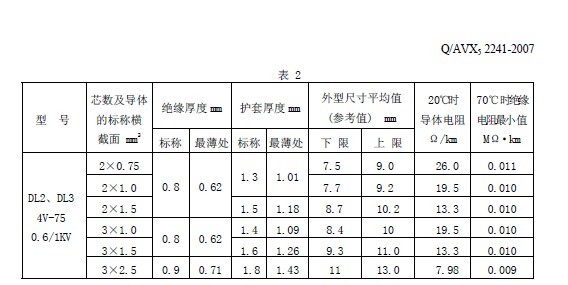

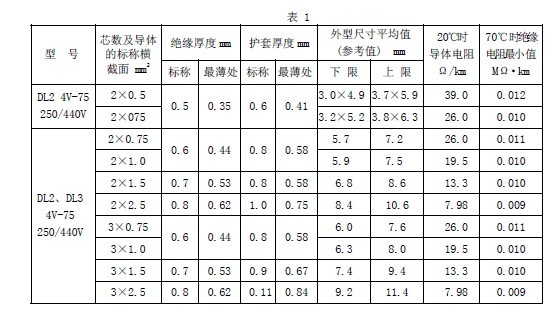

    电线的基本参数与外形尺寸应符合表1和表2的规定




    椭圆度: 圆形护套电线在同一横截面上测任意二点外径之差,应不超过平均外径规定上限的15%。
    是否合格, 按GB/T2951.1 第8条规定进行测量。
    3.2 导体电阻
    导体电阻应符合表1~2 规定.
    是否合格,按VDE0281.2 标准中第2.1 条规定。
    3.3 成品电线耐电压试验

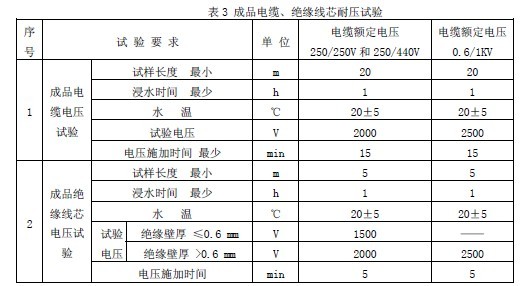

    成品电线电缆应经受表3 规定的浸水电压试验而无击穿现象。
    是否合格,按VDE0281.2 标准中第2.2 条规定进行试验。
    3.4 绝缘线芯耐电压试验
    应先剥去护套和其它的护层或填芯,放入表3中规定的水浴中,并在导体与水之间施加电压,而无击穿现象。


    是否合格, 按VDE0281.2 标准中2.3 条规定进行试验。
    3.5 绝缘电阻
    电缆的绝缘电阻应符合表1~2的规定。
    是否合格,按VDE0281.2中2.4条规定进行。
    3.6 标志
    电线电缆上标志应正确,标志内容:型号、规格、制造商(认证时备案时标志)和认证标志,如“N16066”。字迹清楚,容易辨认。
    一个完整标志的末端与下一个标志的始端之间的距离,护套应不超过550mm.
    标志可以油墨印刷,也可以采用凸模或凹模压印在绝缘或护套上。
    油墨印刷标志要进行耐擦性试验,试验时,用一团浸水脱脂棉或一块棉布轻轻擦拭10次后,字迹仍应清晰可辨。
    是否合格,标志内容按目测方法;标志连续用尺进行测量;标志耐擦按VDE0281.2中1.8规定的试验检查。
    4 检验规则
    4.1 抽样
    在每批出厂电线电缆中随机抽取,每20km 抽取分别随机进行检验,合格后方可出厂。
    4.2 程序
    检验项目按本标准3.1~3.6 条逐项进行。
    4.3 合格判断
    经出厂检验后,如果有某项不合格,则按不合格项目的试品个数加倍复试,如依然不合格,则该批产品判为不合格。
