CSA 认证聚氯乙烯绝缘软电缆出厂检验标准

                                                                        前 言

    本标准是按照美国标准CSA C22.2 NO.49《软线和装置线》要求，结合本公司生产实际情况而制定的企业标准。

    本标准由宁波煊华电器有限公司技术部提出并负责起草。

    本标准起草人：马华忠

    本标准批准人：俞国炬

1 范围

    本标准规定了CSA 认证的软线和装置线（以下简称电线）出厂检验项目，技术要求与试验方法和检验规则。

    本标准适用于CSA 认证的电线作为出厂检验的依据。电线的入库检验参照执行。

2 引用标准

    下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（ 不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

    UL1581-2001 电线、电缆和软线（测试方法）参考标准

3 技术要求与试验方法

3.1 结构和尺寸

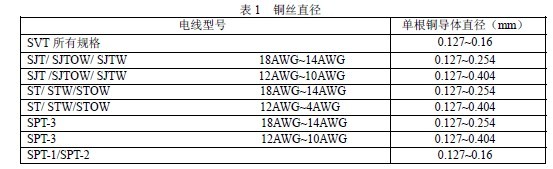

3.1.1 电线的导体应符合U L 1 5 8 1 表20.5中有关导体的规定， 单根铜丝直径应符合表1要求：

注： 1.若SPT-2 电线用于延长线， 则单根铜丝需采用Φ0.254mm 铜丝。

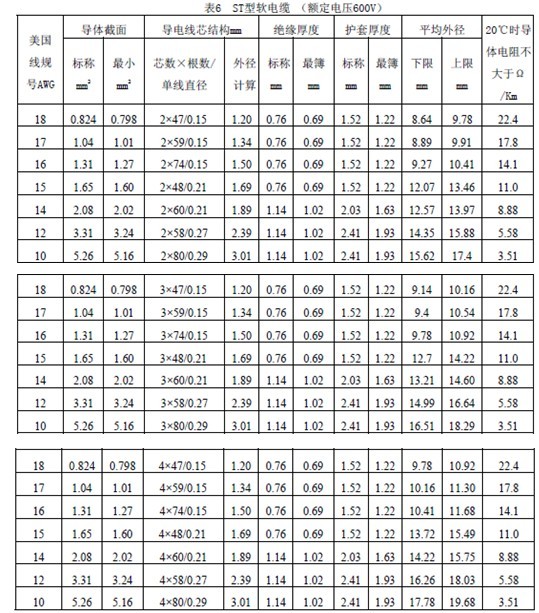

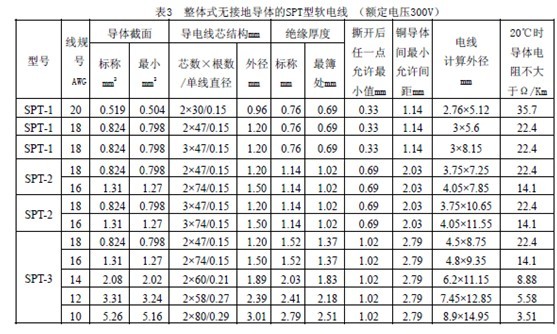

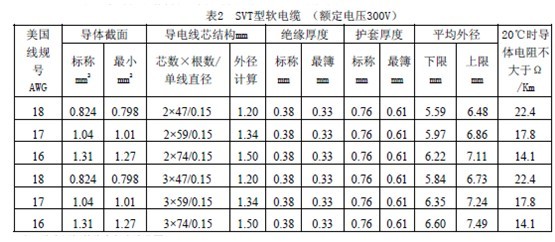

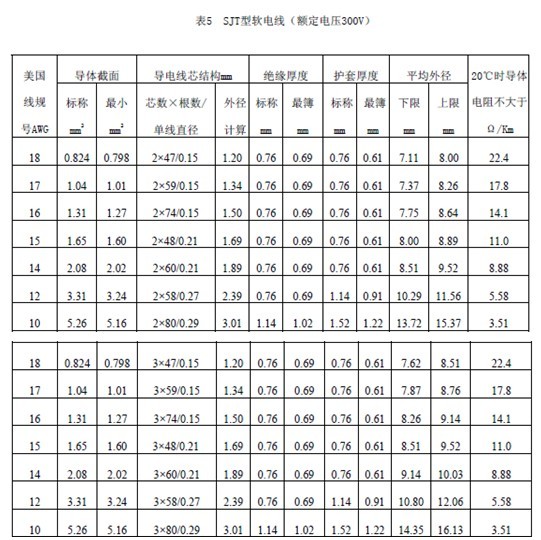

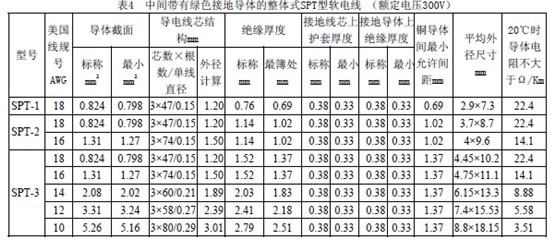

3.1.2 绝缘、护套的结构尺寸应符合表2~6的规定。

注：绞合用铜单线直径允许范围：0.125~0.165mm。

注：1）平均外径尺寸仅供参考，不是要求值。
    2） 绞合用铜单线直径允许范围：SPT-1 、SPT-1W 、SPT-2 、SPT-2W 型为0.125~0.165mm ； SPT-3 型18~14AWG 为0.125~0.260mm；SPT-3型12~10AWG为0.125~0.410mm。例外：SPT-2型在成盘电线上标有“仅用于一般用途延长线组件”的字样，铜单线直径允许使用0.254mm。
    3）SPT-1型20AWG软线只有2芯线，并应在成盘标签上标有《不准对大众零售》的字样。

注：1）平均外径尺寸仅供参考，不是要求值。
    2）绞合用铜单线直径允许范围：SPT-1、SPT-2型为0.125~0.165mm；SPT-3型18~14AWG为0.125~0.260mm；SPT-3型12~10AWG为0.125~0.410mm。例外：SPT-2型在成盘电线上标有“仅用于一般用途延长线组件”的字样，铜单线直径允许使用0.254mm。
    3） 绿色导线应能以在撕开部分看到绿色的方式从两根绝缘电路导体间分开，在软线表面应标以“仅供接地用的绿色导体”的英文字样。

注：绞合用铜单线直径允许范围：18~14AWG为0.125~0.260mm；12~10AWG为0.125~0.410mm。

注：绞合用铜单线直径允许范围：18~14AWG为0.125~0.260mm；12~10AWG为0.125~0.410mm。
    是否合格，单根导体的尺寸及软电线导体截面是否符合要求用符合计量要求、精确度为0.001mm 的千分尺进行检测；软电线的外径、绝缘厚度、护套厚度等项目用符合计量要求、精确度为0.01mm 的投影仪进行检测；束丝节距、成缆节距等项目用米尺进行检测；具体检测方法参照UL1581中第200条、250条、280条。
3.2 导体电阻
    电线在20℃时的导体电阻应不大于表2~ 表6 的规定；
    是否合格，用符合计量要求的直流双臂电桥按UL1581 中第220 条进行检测。
3.3 电压试验

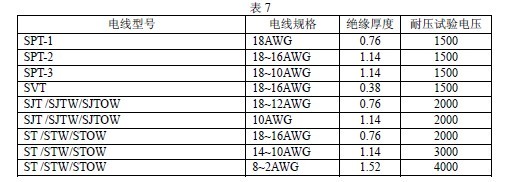

    软线各导体上的绝缘层在表7 规定的导体之间施加48~62Hz，基本呈正弦波形的试验电压（rms 值），持续1min 时整个长度的成圈或成盘的成品软线应能承受而不发生闪烁或击穿现象。
    是否合格，用符合计量要求的耐压测试仪进行检测。

3.4 绝缘电阻

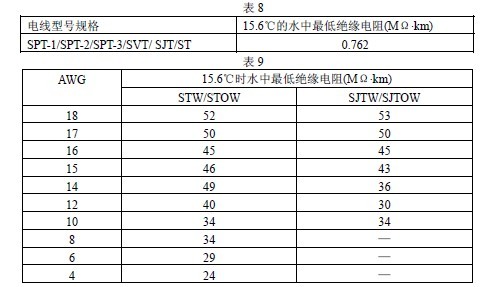

    成品电线的芯线在浸水不少于6h后，在15.6℃的水中的绝缘电阻应达到表8~ 9的要求：

  是否合格，用符合计量要求的绝缘电阻测试仪按UL1581中920条进行检测。
3.5 标志
    电线上的标志应正确，标志内容如下：
CSA 认证标志、型号、线规(平方数)×芯数、耐温、电压、阻燃等级、CSA 证书号
例如： CSA SJT 18AWG（0.824mm2）×3C 300V 105℃ FT2 LL110595
    一个完整标志的末端与下一个标志的始端之间的距离应不大于610mm。
    标志可以油墨印刷，也可以采用凸模或凹模压制在电线表面。标志字迹清晰，并耐擦。是否合格，标志内容用目视法；间距用米尺测量;耐擦试验，用一团浸水的脱脂棉或棉布轻轻地擦试10 次，标志字迹仍应清晰可辨。压制的标志不进行耐擦性试验。
3.6 长度和颜色
    电线的长度和颜色均应符合订货要求。长度偏差不允许有负差。长度小于5m 的电线，正差最大不应大于20mm；长度为5m~10m 的电线，正差最大不应大于30mm；长度为10m~20m 的电线，正差最大不应大于40mm；长度为20m~50m 的电线，正差最大不应大于50mm；长度为5m~10m 的电线，正差最大不应大于总长的0.5%；是否合格，长度用米尺测量；颜色用目视法。对客户有特殊要求的颜色，应用封样的颜色样板进行对比观察。
4 检验规则
4.1 抽样
    在每批出厂软电缆中随机抽取。每20km 抽一个样品进行检验，合格后方可落料或成卷出厂。
4.2 程序
    检验项目按本标准3.1～3.6 条逐项进行。
4.3 合格判据
